ترانس ۳۸۰ به ۲۲۰ ولت چیست و چگونه انتخاب می‌شود؟

در بسیاری از کارگاه‌ها، کارخانه‌ها و حتی برخی ساختمان‌های اداری، برق سه‌فاز ۳۸۰ ولت موجود است، اما تجهیزات روشنایی، دستگاه‌های اداری، ابزارهای برقی و بسیاری از لوازم خانگی با برق تک‌فاز ۲۲۰ ولت کار می‌کنند. راه‌حل استاندارد این مسئله، استفاده از یک ترانس ۳۸۰ به ۲۲۰ ولت است. این ترانس ولتاژ بالاتر را به ولتاژ پایین‌تر و قابل استفاده برای تجهیزات تک‌فاز تبدیل می‌کند. اما انتخاب نادرست این ترانس می‌تواند به سوختن تجهیزات، افت ولتاژ، گرمای زیاد و حتی خطرات جانی منجر شود. در این مقاله، ابتدا توضیح می‌دهیم این ترانس چیست و سپس معیارهای کلیدی انتخاب آن را بررسی می‌کنیم.

ترانس ۳۸۰ به ۲۲۰ ولت چیست؟

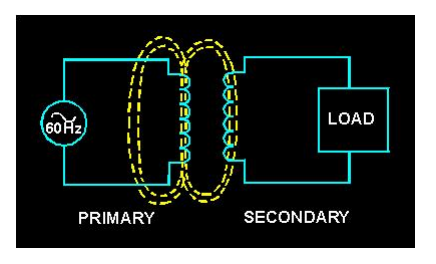

ترانس ۳۸۰ به ۲۲۰ ولت یک ترانسفورماتور کاهنده است که ولتاژ ورودی ۳۸۰ ولت را دریافت کرده و در خروجی ولتاژ ۲۲۰ ولت تحویل می‌دهد. در شبکه برق ایران، ۳۸۰ ولت معمولاً به‌صورت سه‌فاز (بین دو فاز) و ۲۲۰ ولت به‌صورت تک‌فاز (بین یک فاز و نول) است. بنابراین این ترانس ممکن است به دو شکل ساخته شود:

· ترانس تک‌فاز ۳۸۰ به ۲۲۰: در این حالت، ورودی ترانس به دو فاز از شبکه سه‌فاز وصل می‌شود (ولتاژ بین دو فاز ۳۸۰ ولت است) و خروجی آن ۲۲۰ ولت تک‌فاز خواهد بود. این نوع ترانس ساده‌ترین و رایج‌ترین گزینه برای مصرف‌کننده‌های تک‌فاز است.

· ترانس سه‌فاز ۳۸۰ به ۲۲۰ سه‌فاز: در این حالت، ورودی و خروجی هر دو سه‌فاز هستند، اما ولتاژ خط به خط از ۳۸۰ به ۲۲۰ کاهش می‌یابد. این نوع معمولاً برای موتورهای سه‌فاز با ولتاژ ۲۲۰ ولت یا تجهیزات صنعتی خاص کاربرد دارد.

در بیشتر موارد، منظور از «ترانس ۳۸۰ به ۲۲۰» همان نوع تک‌فاز است که برای تأمین برق تجهیزات تک‌فاز از شبکه سه‌فاز استفاده می‌شود.

انواع ترانس ۳۸۰ به ۲۲۰ ولت

ترانس‌های ۳۸۰ به ۲۲۰ در دو دسته کلی ایزوله و اتوترانس دسته‌بندی می‌شوند:

ترانس ایزوله: در این نوع، سیم‌پیچ اولیه و ثانویه کاملاً از هم جدا هستند و هیچ اتصال الکتریکی مستقیمی بین ورودی و خروجی وجود ندارد. این ویژگی باعث جداسازی گالوانیکی می‌شود و ایمنی بالایی ایجاد می‌کند. ترانس ایزوله برای تجهیزات حساس، محیط‌های مرطوب، بیمارستان‌ها و جاهایی که احتمال برق‌گرفتگی وجود دارد، انتخاب مناسب‌تری است. البته این نوع گران‌تر، سنگین‌تر و بزرگ‌تر است.

اتوترانس : در اتوترانس، بخشی از سیم‌پیچ بین اولیه و ثانویه مشترک است. به همین دلیل ارزان‌تر، سبک‌تر و کوچک‌تر است و راندمان بالاتری دارد. اما جداسازی الکتریکی وجود ندارد و اگر عایق‌بندی خراب شود، ولتاژ کامل ۳۸۰ ولت می‌تواند به خروجی برسد. بنابراین اتوترانس برای تجهیزات حساس یا محیط‌های پرخطر توصیه نمی‌شود.

عوامل مهم در انتخاب ترانس ۳۸۰ به ۲۲۰ ولت

انتخاب ترانس مناسب تنها به ولتاژ ورودی و خروجی محدود نمی‌شود. چند پارامتر کلیدی باید بررسی شوند:

توان (ظرفیت): مهم‌ترین عامل، توان ترانس است که بر حسب ولت‌آمپر (VA) یا کیلوولت‌آمپر (kVA) بیان می‌شود. باید مجموع توان مصرفی تمام تجهیزاتی که به ترانس وصل می‌شوند را محاسبه کنید. به‌خاطر داشته باشید که برای بارهای القایی مثل موتورها، پمپ‌ها و کمپرسورها، جریان راه‌اندازی چند برابر جریان نامی است. بنابراین ترانس باید توانی حداقل ۱٫۵ تا ۲ برابر توان نامی بارهای القایی داشته باشد تا در لحظه راه‌اندازی دچار افت ولتاژ یا سوختن نشود. برای بارهای مقاومتی مثل هیتر و لامپ، می‌توان توان ترانس را نزدیک به توان بار انتخاب کرد.

ولتاژ ورودی و خروجی: مطمئن شوید که ترانس برای ولتاژ ۳۸۰ ولت ورودی و ۲۲۰ ولت خروجی طراحی شده است. برخی ترانس‌ها قابلیت تنظیم خروجی با چند سر (tap) دارند که انعطاف‌پذیری بیشتری می‌دهند.

فرکانس: در ایران فرکانس شبکه ۵۰ هرتز است. ترانس باید برای همین فرکانس طراحی شده باشد. استفاده از ترانس ۶۰ هرتز در شبکه ۵۰ هرتز باعث افزایش جریان مغناطیسی و گرم شدن بیش از حد هسته می‌شود.

نوع ایزوله یا اتوترانس: همان‌طور که گفته شد، اگر ایمنی و جداسازی مهم است، ترانس ایزوله انتخاب کنید. اگر فقط کاهش ولتاژ مدنظر است و بار حساس نیست، اتوترانس اقتصادی‌تر است.

راندمان و تلفات: ترانس‌های با هسته سیلیسی و سیم‌پیچ مسی راندمان بالاتری دارند. هرچه راندمان بالاتر باشد، تلفات و گرمای تولیدی کمتر است.

سیستم خنک‌کنندگی: ترانس‌های کوچک معمولاً خودخنک‌شونده (هوایی) هستند. برای توان‌های بالا ممکن است به فن یا روغن نیاز باشد. در محیط‌های گرم یا بسته، باید به تهویه مناسب توجه کرد.

درجه حفاظت (IP): اگر ترانس در محیط گردوغبار، رطوبت یا فضای باز نصب می‌شود، باید درجه حفاظت مناسب (مثل IP54 یا بالاتر) را انتخاب کنید.

ابعاد و وزن: ترانس‌های ایزوله با توان بالا سنگین و حجیم هستند. فضای نصب و استحکام سازه نگهدارنده را در نظر بگیرید.

نکات عملی و اشتباهات رایج

یکی از اشتباهات رایج، انتخاب ترانس بر اساس توان لحظه‌ای تجهیزات بدون توجه به ضریب توان است. برای بارهای القایی، توان ظاهری (VA) همیشه بیشتر از توان حقیقی (W) است. بنابراین باید توان ترانس را بر اساس VA محاسبه کرد، نه وات.

اشتباه دیگر، نادیده گرفتن جریان هجومی (inrush current) است. در لحظه روشن شدن ترانس، جریان بزرگی برای چند میلی‌ثانیه کشیده می‌شود که می‌تواند فیوز یا کلید مینیاتوری را قطع کند. برای جلوگیری از این مشکل، از کلیدهای با منحنی C یا D و فیوزهای کندسوز استفاده کنید.

همچنین حتماً ترانس را به زمین متصل کنید. در ترانس‌های ایزوله، بدنه باید ارت شود و در صورت نیاز، خروجی را نیز می‌توان ارت کرد.

نتیجه‌گیری

ترانس ۳۸۰ به ۲۲۰ ولت یک تجهیز ضروری برای تبدیل برق سه‌فاز صنعتی به برق تک‌فاز مصرفی است. انتخاب درست آن به توان، نوع ایزوله یا اتوترانس، فرکانس، راندمان و شرایط محیطی بستگی دارد. برای بارهای حساس و محیط‌های پرخطر، ترانس ایزوله با جداسازی گالوانیکی انتخاب مطمئن‌تری است. برای بارهای مقاومتی و کاربردهای عمومی، اتوترانس اقتصادی‌تر و سبک‌تر است. در هر صورت، محاسبه دقیق توان و توجه به جریان راه‌اندازی بارهای القایی، از سوختن ترانس و تجهیزات جلوگیری می‌کند. با رعایت این نکات، می‌توانید ترانسی انتخاب کنید که سال‌ها بدون مشکل کار کند و برق مطمئن و پایدار را به تجهیزات شما برساند.
